مشروع مركز بيانات Data Center صغير لشركة
دليل عملي متكامل لتخطيط وتنفيذ داتا سنتر صغير، مع تسعير تقريبي بناءً على السوق المصري للأجهزة المستعملة.

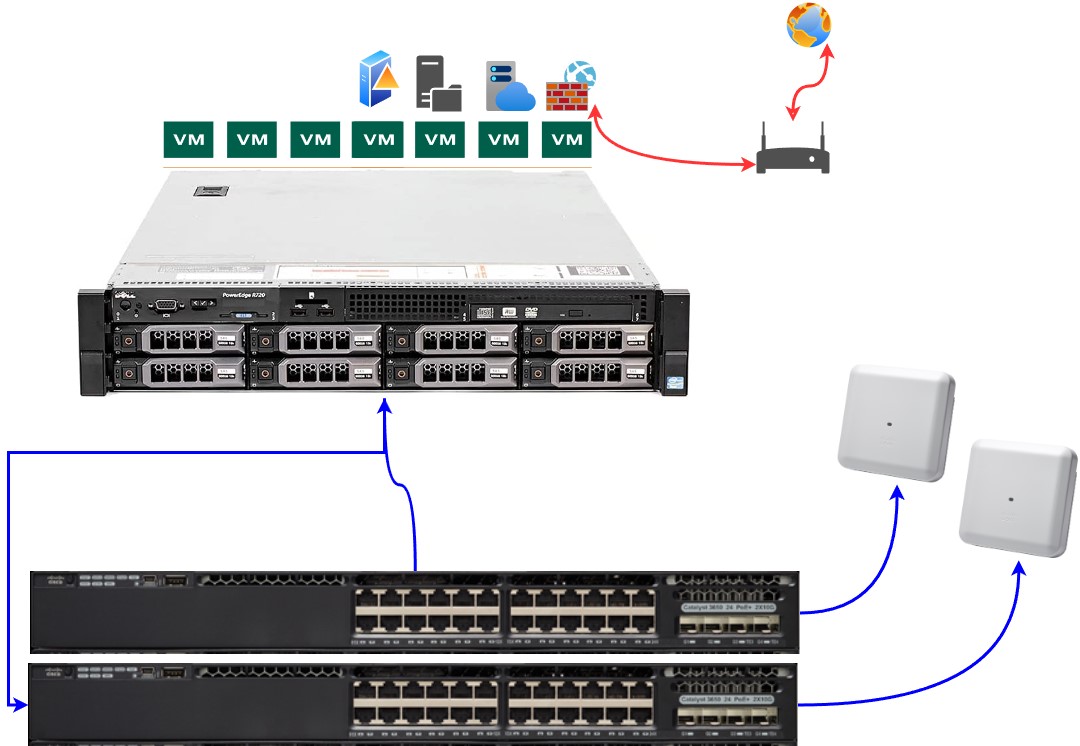

مخطط مبسط للبنية الأساسية لمركز البيانات الصغير
1. نظرة عامة على المشروع
يهدف المشروع إلى إنشاء مركز بيانات صغير يوفر بيئة افتراضية مرنة لاستضافة التطبيقات وقواعد البيانات وخدمات الشبكة الداخلية مع إمكانية الاتصال بالإنترنت وتغطية لاسلكية. يعتمد التصميم على خادم مركزي، مفتاح شبكة، ونقطة وصول لاسلكية، مع مراعاة قابلية التوسع والأمان وتكلفة الأجهزة المستعملة في السوق المصري.
2. تصميم التوبولوجيا الشبكية
يعتمد التصميم على طوبولوجيا النجمة، حيث يتصل كل من الخادم ونقطة الوصول اللاسلكية بال (Switch)، الذي يربط جميع الأجهزة ويوجه حركة البيانات بينها. يتم ربط ال (Switch) بال (Router) الذي يوفر الاتصال بالإنترنت. ال (Server) يستضيف عدة أجهزة افتراضية (VMs) لتقديم خدمات متنوعة.
3. البنية التحتية السلكية
- استخدام كابلات شبكة Cat6 أو أعلى لربط الخادم (Server) وال (Switch) وال (Access Point).
- تنظيم الكابلات داخل رفوف (Rack) مخصصة لتسهيل الصيانة وتقليل التشويش.
- وضع علامات واضحة على الكابلات لتسهيل التعرف عليها أثناء الصيانة.
4. مكونات الشبكة
- (Server): سيرفر مستعمل (مثلاً Dell R630/R730 أو HPE ProLiant DL380/360 G9).
- (Switch): Cisco Catalyst 3650 أو ما يعادله.
- (Access Point): حسب الحاجة والمساحة.
- (Router): للربط مع الإنترنت وتوزيع العناوين.
- كابلات الشبكة وملحقاتها: Cat6 Patch Cables، Patch Panels، منظمات كابلات.
5. التغطية اللاسلكية
- تحديد عدد نقاط الوصول بناءً على مساحة المكتب وعدد المستخدمين.
- وضع (Access Point) في موقع مركزي ومرتفع لتقليل التداخل وزيادة التغطية.
- إجراء مسح موقعي (Site Survey) لضمان التغطية المثلى.
- مراعاة مواد البناء والعوائق التي قد تضعف الإشارة.
6. الحماية والأمان الشبكي
- استخدام جدار ناري (Firewall) فعلي أو افتراضي على ال(Server) لحماية الشبكة من التهديدات الخارجية.
- تفعيل أنظمة كشف ومنع التسلل (IDS/IPS).
- تفعيل التشفير للبيانات أثناء النقل (SSL/VPN).
- تطبيق سياسات وصول صارمة (RBAC) واستخدام المصادقة متعددة العوامل (MFA).
7. خادم الملفات المحلي (NAS)
- إعداد جهاز افتراضي كخادم ملفات داخلي أو استخدام وحدة تخزين متصلة بالشبكة (NAS).
- تأمين الوصول إلى الملفات باستخدام صلاحيات محددة لكل مستخدم أو قسم.
8. إمداد الطاقة غير المنقطع (UPS)
- تركيب وحدة UPS مناسبة لحماية الخادم والمفتاح ونقطة الوصول من انقطاع الكهرباء المفاجئ.
- تقدير سعة UPS بناءً على إجمالي استهلاك الأجهزة (2-3 كيلو فولت أمبير).
- توزيع الطاقة عبر وحدات توزيع الطاقة (PDU) داخل الرف.
9. إعداد البرمجيات والتهيئة
- تثبيت نظام تشغيل خوادم (Windows Server أو Linux) وبرمجيات المحاكاة الافتراضية (VMware/Proxmox).
- إنشاء الأجهزة الافتراضية المطلوبة (تطبيقات، ملفات، جدار ناري…إلخ).
- إعداد الشبكة المحلية (VLANs) وتوزيع العناوين (DHCP).
- تهيئة نقطة الوصول اللاسلكية باسم شبكة (SSID) وكلمة مرور قوية.
- تفعيل التحديثات التلقائية والنسخ الاحتياطي الدوري.
10. خطة التوسع المستقبلي
- اختيار (Switch) شبكة بعدد منافذ أكبر من الاحتياج الحالي لدعم إضافة أجهزة مستقبلية.
- إمكانية إضافة (Server) أو وحدات تخزين جديدة بسهولة في نفس الرف.
- تصميم الشبكة بحيث تدعم إضافة (Access Point) أخرى حسب الحاجة.
11. خطوات تنفيذ المشروع
- دراسة المتطلبات وتحديد المواصفات الفنية.
- توريد الأجهزة.
- تجهيز البنية التحتية السلكية وتركيب الرف والكابلات.
- تركيب الأجهزة (خادم، مفتاح، نقطة وصول، UPS).
- إعداد البرمجيات والأجهزة الافتراضية.
- إجراء اختبارات الأداء والأمان.
- تسليم المشروع وتدريب فريق العمل على الإدارة والصيانة.
12. الخطة الزمنية لتنفيذ المشروع
| المرحلة | المدة المقدرة |
|---|---|
| دراسة المتطلبات | 2 أيام |
| توريد الأجهزة | 3 أيام |
| التجهيز والتركيب | 2 أيام |
| الإعداد والتهيئة | 3 أيام |
| الاختبار والتسليم | 2 أيام |
| الإجمالي | 12 يوم عمل |
13. المقترح الفني والمالي للأجهزة
| المكون | المواصفات / الطراز | العدد | السعر التقديري (جنيه مصري) |
|---|---|---|---|
| Server | Dell R630/R730 (8 Bay 2.5″ SFF) أو HPE DL380/360 G9 | 1 او 2 ( إختياري ) | 9,999 – 26,500 |
| Switch | Cisco Catalyst 3560x/3650/3750x/3850 (48 Port 1G PoE+) | 1 او 2 ( إختياري ) | 5,000 – 20,000 |
| Access Point (اختياري) | حسب الحاجة ( Cisco / HP) | 1 او 2 ( إختياري ) | 1,000 – 5,000 |
| UPS | 2-3 كيلو فولت أمبير | 1 او 2 ( إختياري ) | 7,000 – 35,000 (شامل البطاريات) |
| رف خوادم (Rack) | 12U أو 24U | 1 او 2 ( إختياري ) | 4,000 – 35,000 |
| كابلات وملحقات | Cat6 + Patch Panels | 2,000 – 6,000 | |
| الإجمالي التقريبي | 28,999 – 127,500 |
